前言

碳化硅（SiC）作为一种先进的半导体材料，具有很多传统硅材料无法比拟的优点。首先，碳化硅的禁带宽度比硅大，这意味着它在导电性能上具有更高的效率和更低的损耗。其次，碳化硅的热导率比硅高，这使得它能够在更高的温度下稳定工作。再者，碳化硅的电子迁移率也优于硅，这使得它在高频应用中表现出色。此外，碳化硅还具有很好的化学稳定性和耐磨性。

正是由于这些优越的性能，碳化硅被广泛应用于电力电子、光电子和微电子等领域。例如，在高性能的功率器件中，碳化硅二极管和晶体管可以显著提高转换效率和降低能耗。在光电子领域，碳化硅激光器和光电探测器等设备可以实现更高的光速和更低的信号衰减。在微电子领域，碳化硅芯片可以支持更高的频率和更大的功率。

我国政府对半导体行业的发展给予了极高的重视，这是基于国家战略的考量。在全球半导体产业链中，我国正努力提升自身的地位和影响力。碳化硅等第三代半导体材料的研究和应用，是我国在这一战略中的重要举措。

在未来，随着国家对半导体行业的持续投入和支持，我们可以预见碳化硅技术将取得更大的突破，为我国的半导体产业带来更多的机遇和发展空间。同时，碳化硅技术的进步也将进一步推动我国在新能源、新能源汽车、高速铁路等重要领域的技术创新和发展。

关于碳化硅器件的总开关损耗

在功率器件领域，总体损耗是评估性能的核心指标，它包括导通损耗和开关损耗两部分。导通损耗主要与器件本身的特性和工作条件有关，而开关损耗则受到更多的因素影响，具有更加明显和复杂的特性。

开关损耗和导通损耗是导致功率转换器半导体器件焦耳热的两大因素。SiC MOSFET的导通损耗主要取决于器件本身的特性和工作条件，如栅极电压、负载电流和器件温度。而开关损耗则受到更多的因素影响，具有更加明显和复杂的特性。

影响器件总开关损耗主要有三个因素：开通能量Eon、关断能量Eoff和反向恢复能量Erec。这些因素的比例通常取决于器件的特性、操作条件和外部电路。除此之外，在开关过程中还可能会出现其他损耗，例如由寄生导通引起的损耗。

影响开关损耗的器件特性包括芯片技术、芯片尺寸、封装类型和内部栅极电阻。对开关损耗影响最大的工作条件为：芯片结温、直流母线电压、栅极电压和负载电流。在实际应用中，功率器件的性能优化可以直接转化为经济效益和市场竞争力。

例如，在新能源汽车领域，高效功率器件的应用可以显著提升电池性能，减小体积和重量，从而实现车辆整体性能的提升和其它相关成本的降低。特斯拉Model 3的价格下探至约25万元，部分得益于采用了碳化硅（SiC）技术。SiC方案的应用不仅提升了电池性能，还实现了电子器件的轻量化和小型化，这一创新充分展示了功率器件材料选择对于优化电子设备性能和成本的重要性。

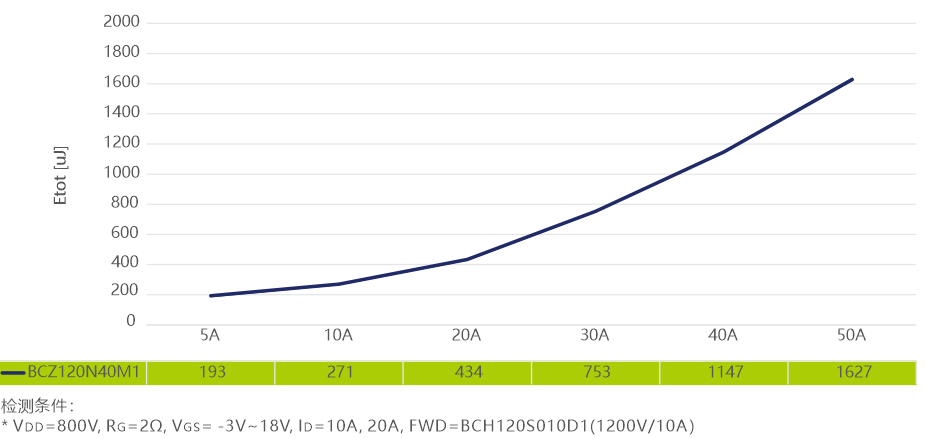

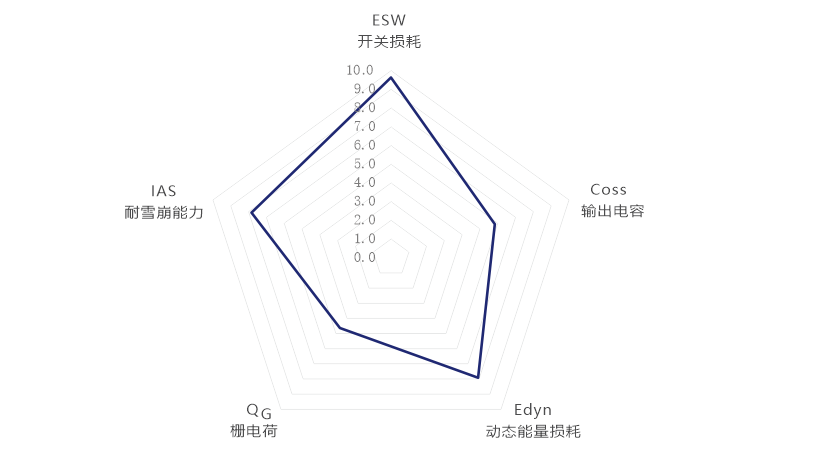

萃锦 SiC MOSFET
